【販売終了】データロガー midi LOGGER GL500
製品情報

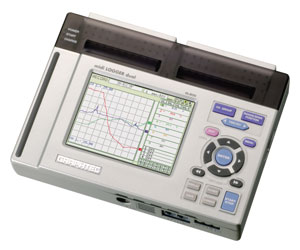

| 項目 | 内容 | 製品写真 |
|---|---|---|
| 商品名 | midi LOGGER dual GL500 |  |
| 型名 | GL500 | |
| 生産終了年月 | 2005年7月 | |
| 保守対応期限 | 2012年7月 |
主な仕様
本体仕様
| 機能 | 概要説明 |
|---|---|
| アナログ端子ユニット装着数 | 2 |
| アナログ端子ユニット入力形式 | 4VF：スキャン式、全ch絶縁、不平衡入力（4ch） 4MF：スキャン式、全ｃｈ絶縁、不平衡入力（4ch） 8MS：スキャン方式、全ch非絶縁、平衡入力（8ch） |
| アナログ電圧入力 | 4VF・4MF：±100、500ｍV、±1、5、10、50、100V 8MS：±100、500ｍV、±1、5、10V |
| 温度入力 | 4VF・8MS：K、J、E、T、R、S、B、N、W |
| フィルタ | Line（1.5Hz）、5、50、500Hz |
| A/D分解能 | 14bit |
| サンプリング周期 | カレント：1ms〜1h |
| イベント：2μs〜1s*1 | |
| トリガ機能 | スタート(トリガ成立でデータ収録開始)、ストップ(トリガ成立でデータ収録停止) |
| スタート：アンプ、アラーム、外部、時刻、Off | |
| ストップ：アンプ、アラーム、外部、時刻、時間、Off | |
| アラーム機能 | アナログ、レベル、ロジック、パルスのいずれかで AND または OR |
| アナログ：H、L、Window IN、Window OUT | |
| ロジック：4ch のパターン | |
| パルス：H、L、Window IN、Window OUT | |
| パルス入力 *2 | 4ch |
| 積算モード：5、50、500、5Kc、50Kc/f.s.(最高：50k/サンプル周期) | |
| 瞬時モード：5、50、500、5K、50Kc/f.s.(最高：50k/サンプル周期) | |
| 回転数モード：5、50、500、5k、50Krpm/f.s.(最高：回転数モード： 50k/sec) | |
| 外部トリガ入力 *2 | 1ch |
| ロジック入力 *2 | 4ch |
| アラーム出力 | 4ch |
| 測定精度（4MF・8MS） (環境条件23℃±3℃) 電源ON後30分経過端子ユニットは、 工場出荷状態 (端子 ユニット1に装着) における性能 フィルタON時 rdg＝指示(表示)値 |
0.3% of F.S. |
<熱電対：K、J、E> |
|
| アラーム出力形式 | オープンコレクタ出力(プルアップ抵抗 100k Ω) |
| アラーム出力条件 | レベル判定、ウィンドウ判定、ロジックパターン判定、パルス判定 |
| 本体内蔵記憶媒体 | カレント：4MByte(2M Word) |
| イベント：32MByte(16MWord) | |
| PCMCIA スロット | Type2対応 |
| PC インタフェース | USB(Ver 2.0)、Ethernet(10BASE-T/100BASE-TX) |
| 表示器 | 4.7インチ STN カラー液晶ディスプレイ |
| 波形＋デジタル値、波形のみ、デジタル値のみ | |
| 波形拡大・圧縮、スケーリング機能、統計演算、検索機能 | |
| 使用環境 | 温度：0〜40℃、湿度：30〜80%R.H. |
| 最大入力電圧 | 4VF・4MF |
| 耐電圧 | 500Vp-p(各入力ch−筐体間) 1分間 |
| 電源 | ACアダプタ(AC100V〜240V/50〜60Hz)、DC駆動(DC8.5〜24V)、バッテリパック *3 |
| 消費電力 | 26VA以下(AC駆動) |
| 外形寸法[W×D×H](約) | 212mm×162mm×45mm |
| 質量[重さ](約) | 850g *4 |
- (*1)
- 最高2μs/1ch
- (*2)
- 最大入力電圧：＋24V、入力スカッシュホールド電圧：約＋2.5V、ヒステリシス約1V(＋2V〜＋3V)
- (*3)
- オプション
- (*4)
- バッテリ、ACアダプタ含まず。端子ユニットVF込み
ソフトウェア仕様
| 機能 | 概要説明 |
|---|---|
| 機能 | 本体制御、リアルタイムデータ収録、ファイル形式変換 |
| 本体設定範囲 | 入力設定、メモリ設定、アラーム設定、トリガ設定 |
| 収録データ | リアルタイムデータ、本体メモリデータ、 PC カードデータ |
| 表示内容 | アナログ波形、ロジック波形、パルス波形、デジタル値 |
| 表示モード | デジタル値、Y-T波形、X-Y波形、FFT波形 |
| 監視機能 | アラーム発生時に指定のメールアドレスにメール配信 |
| レポート機能 | ファイル機能 |
